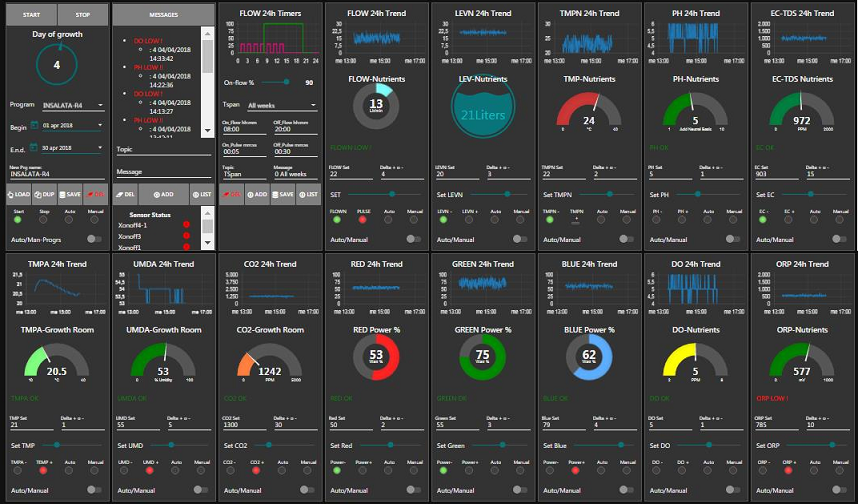

Moduli di Programmazione e Controllo
Componenti della Interfaccia UI per la programmazione e il controllo da PC,Tablet Smartphone. Sono utilizzabili con semplici browsers, connessi via wifi e/o internet.Permettono il controllo automatico, delle colture da sviluppare, fissando i valori e le temporizzazioni delle variabili da gestire e pilotando gli attuatori specifici.I programmi ottenuti sono duplicabili,personabilizzabili e affinabili in modalitā incrementale.
Tutti i grafici sono autoadattanti al periodo visualizzato e visualizzano le misure in singoli punti !!!!!!
| Modulo Programs Sw |
Funzioni |
Funzioni |
Funzioni |
|
|

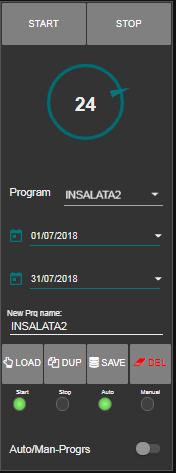

Il Modulo Programs permette di creare, modificare, cancellare , scegliere , caricare, avviare e fermare i programmi di crescita .
Per creare un nuovo programma si inserisce un nuovo nome univoco e si selezionano le date di inizio e fine. Con il tasto SAVE si salvano i valori scelti. Si sceglie un programma esistente dalla lista Program e si clicca il tasto LOAD per caricarlo.
I tasti START e STOP servono per avviare e fermare il programma scelto e caricato.
Con il tasto DUP si puo' duplicare un programma esistente, con un nuovo nome , ed effettuare sul
duplicato prove e modifiche lasciando
inalterato il programma originale.
|
Il selettore switch Auto/Man/Progs si utilizza per passare da Auto a Man/Progs e viceversa in tutti i moduli.
In modo Auto carica
tutti i parametri del programma salvati su DB
L'indicatore tondo in alto mostra i giorni di lavoro.
del programma alla data attuale.
In modo Man/Progs se seguito dal click sul tasto SAVE salva tutti i parametri scritti nei moduli programmabili collegati .( FlowTimers , Levn ,CO2 etc.)
L'indicatore tondo in alto mostra i giorni totali di lavoro impostati.
I Ieds della riga in basso indicano lo stato attuale delle scelte effettuate .
|
|

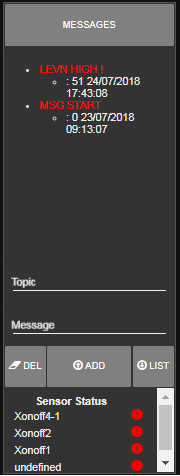

| Modulo Messages Sw |
Funzioni |
Modulo Msgs Hw |
|
|
|
|
|
|
| Mod. Flow Timers Sw |
Funzioni |
FlowTimers Hw |
FlowTimers Sensor |
|
|

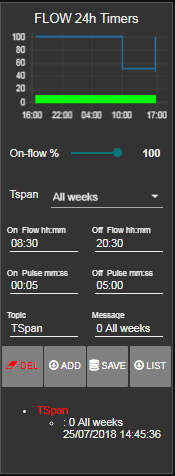

Il modulo permette di programmare tempi e valori dei seguenti parametri:
On-Flow% = percentuale di flusso totale.
Tspan = Programma settimanale.
OnFlow = Timer flusso ON. Ora, minuti
OffFlow = Timer flusso OFF.
OnPulse = Timer flusso pulsato On. in minuti,secondi.
OffPulse = Timer flusso pulsato Off . in minuti,secondi
I valori possono essere programmati per tutto il periodo di crescita o settimanalmente e nella settimana per qualunque intervallo nelle 24 ore del giorno di crescita scelto .
|
|
|

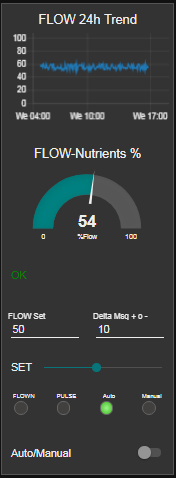

| Modulo FLOWN Sw |
Funzioni |
Modulo FLOWN Hw |
FLOWN Sensor |
|
|
Il modulo permette:
Lettura e visualizzazione continua del valore di flusso del nutriente .
Setters per impostare manualmente i valori di soglia del messaggio e il valore di soglia del livello desiderato.
Controllo pompa di flusso e allarme in caso di livello nutriente basso .
Allarme blocco pompa di flusso .
|
|
|

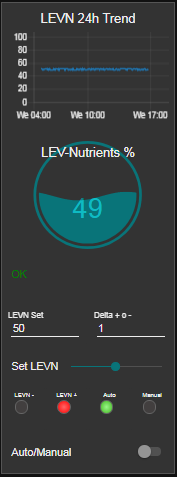

| Modulo LEVN Sw |
Funzioni |
Modulo LEVN Hw |
LEVN Sensor |
|
|
Il modulo permette:
Lettura e visualizzazione continua del valore livello .
Setters per impostare manualmente i valori di soglia del messaggio e il valore di soglia del livello desiderato.
Controllo pompa di rabbocco .
Controllo pompa nutriente in caso di livello basso di guardia .
Allarme blocco pompa nutriente. |
|
L' elettrodo č adatto per il rilevamento online a lungo termine.
|
| Modulo TMPN Sw |
Funzioni |
Modulo TMPN Hw |
TMPN Sensor |
|
|

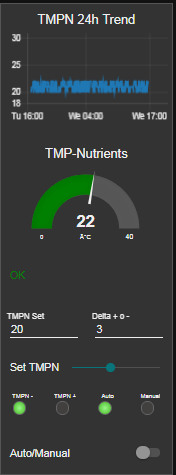

Lettura e visualizzazione continua del parametro Temperatura nutriente .
Setters per impostare manualmente i valori di soglia della temperatura desiderata.,del messaggio di allarme e il valore di delta della temperatura desiderata.
Controllo Raffreddamento nutriente
Controllo Riscaldamento nutriente.
|
|
l'elettrodo č adatto per il rilevamento online a lungo termine.
 |

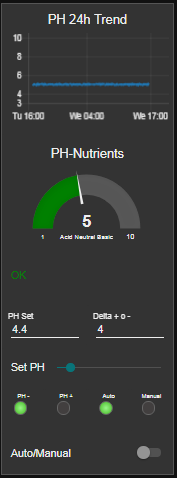

| Modulo PH Sw |
Funzioni |
Modulo PH Hw |
PH Sensor |
|
|
Visualizza il valore del PH e il suo variare nelle 24 ore.Controlla i valori PH desiderati sia manualmente che da programma e le soglie di controllo e dei messaggi di allarme con tolleranze impostabili.
Controlla le pompe PH+
e PH- per mantenere i valori programmati.
Questo modulo utilizza un elettrodo pH industriale con risposta rapida ed eccellente stabilitā termica.
Nell'intervallo da 0pH a 14pH, la tensione di uscita č lineare. Il sistema di riferimento é costituito dal ponte di sale elettrolitico in gel Ag / AgCl con eccellenti prestazioni anti-inquinamento.
|
|
l'elettrodo č adatto per il rilevamento online a lungo termine.
|
| Modulo EC Sw |
Funzioni |
Modulo EC Hw |

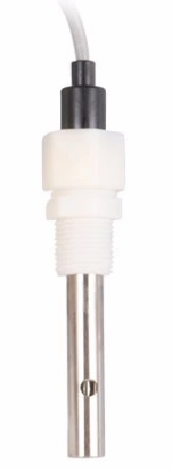

EC Sensor |
|
|

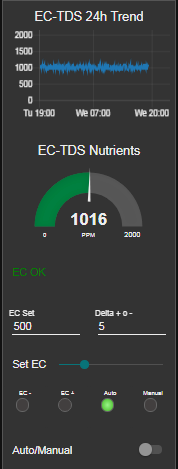

Visualizza il valore del EC e il suo variare nelle 24 ore.
Controlla i valori EC desiderati sia manualmente che da programma e le soglie di controllo e dei messaggi di allarme con tolleranze impostabili.
Controlla le pompe EC+
e EC- per mantenere, attraverso le pompe peristaltiche, i valori programmati.
Questo modulo utilizza un elettrodo EC industriale con risposta rapida ed eccellente stabilitā termica.
|
|
l'elettrodo č adatto per il rilevamento online a lungo termine.
|
| Modulo DO Sw |
Funzioni |
Modulo DO Hw |
DO Sensor |
|
|

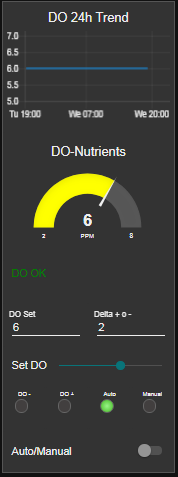

Visualizza il valore del DO e il suo variare nelle 24 ore.
Controlla i valori DO desiderati sia manualmente che da programma e le soglie di controllo e dei messaggi di allarme con tolleranze impostabili.
Controlla le pompe DO+
e DO- per mantenere, attraverso le pompe peristaltiche, i valori programmati.
Questo modulo utilizza un elettrodo DO industriale con risposta rapida ed eccellente stabilitā termica.
|
|
L'elettrodo č adatto per il rilevamento online a lungo termine.
|
| Modulo ORP Sw |
Funzioni |
Modulo ORP Hw |
ORP Sensor |
|
|

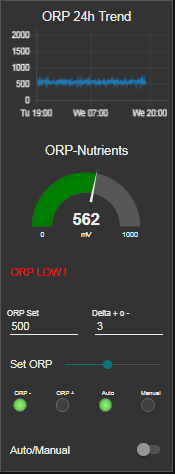

Visualizza il valore del ORP e il suo variare nelle 24 ore.
Controlla i valori ORP desiderati sia manualmente che da programma e le soglie di controllo e dei messaggi di allarme con tolleranze impostabili.
Controlla le pompe ORP+
e ORP- per mantenere, attraverso le pompe peristaltiche, i valori programmati.

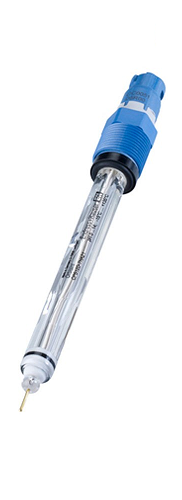

Questo modulo utilizza un elettrodo ORP industriale con risposta rapida ed eccellente stabilitā termica.
.
|
|
L'elettrodo č adatto per il rilevamento online a lungo termine.
|

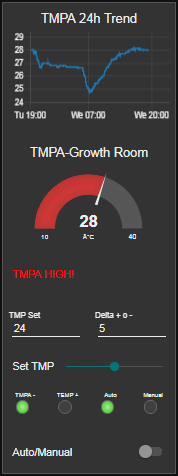

| Modulo TMPA Sw |
Funzioni |
Modulo TMPA Hw |
TMPA Sensor |
|
|
|
|
|

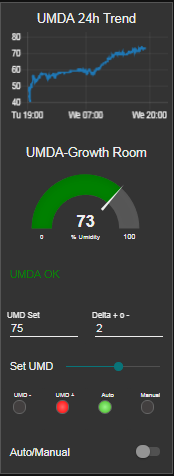

| Modulo UMDA Sw |
Funzioni |
Modulo UMDA Hw |
UMDA Sensor |
|
|
|
|
|

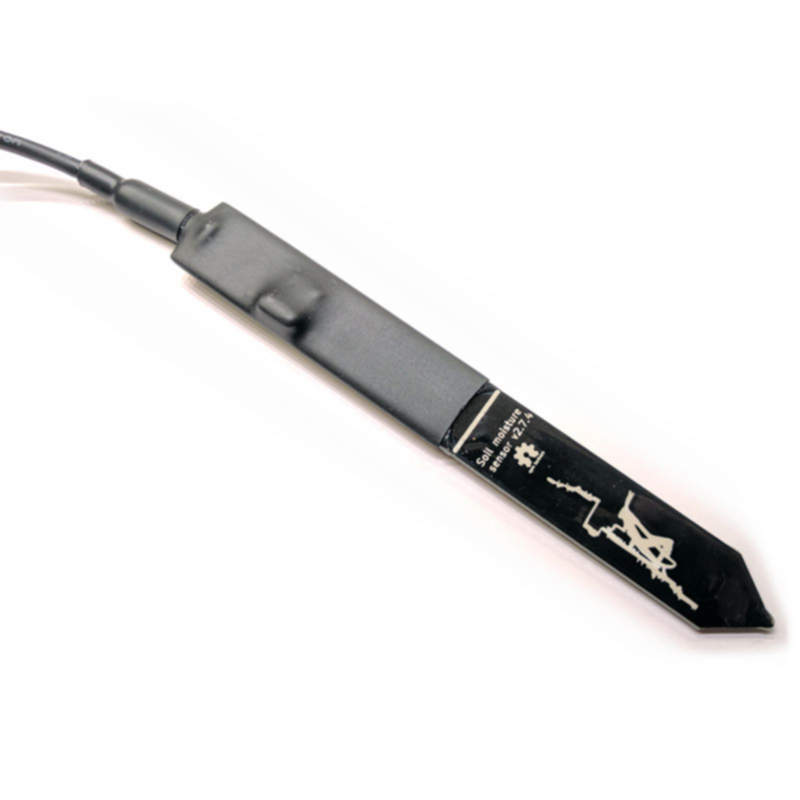

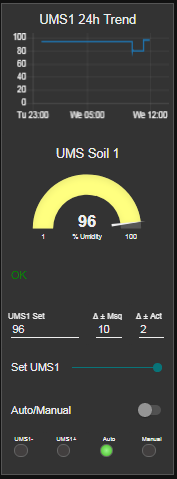

| Modulo UMS Sw |
Funzioni |
Modulo UMS Hw |
UMS Sensors |
 |
|
|
L'elettrodo capacitivo č adatto per il rilevamento online a lungo termine.
|

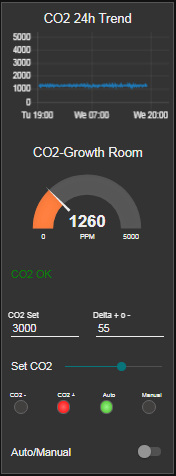

| Modulo CO2 Sw |
Funzioni |
Modulo CO2 Hw |

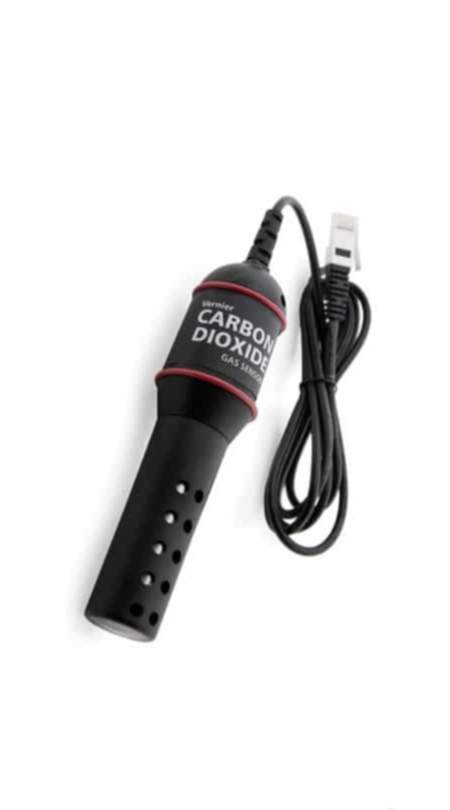

CO2 Sensor |
|
|
|
|
L'elettrodo č adatto per il rilevamento online a lungo termine.
|

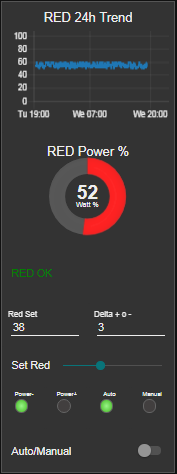

| Modulo RED Sw |
Funzioni |
Modulo RED Hw |
RED Sensor |
|
|
|
|
|

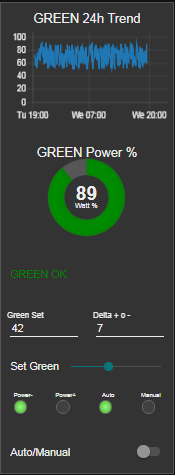

| Modulo GREEN Sw |
Funzioni |
Modulo GREEN Hw |
GREEN Sensor |
|
|
|
|
|

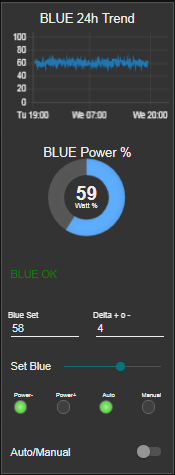

| Modulo BLUE Sw |
Funzioni |
Modulo BLUE Hw |
BLUE Sensor |
|
|
|
|
|

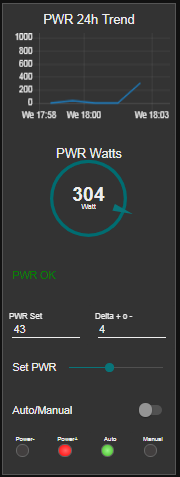

| Modulo PWR Sw |
Funzioni |
Modulo PWR Hw |
PWR Sensor |
|
|
|
|
|
 |
| |
|
 |
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| | Componenti della Interfaccia UI per la programmazione e il controllo da PC,Tablet Smartphone. Sono utilizzabili con semplici browsers, connessi via wifi e/o internet.
Permettono di creare programmi per il controllo automatico, delle colture da sviluppare per fissare i valori e le temporizzazioni delle variabili da gestire e pilotare gli attuatori specifici.
I programmi ottenuti sono duplicabili,
personabilizzabili e
affinabili in modalitā incrementale. | |
|
|
 |
 |
|
